Опис

  Щит автоматичного введення резерву (АВР) – один із типів електрощитового обладнання, призначений для забезпечення безперебійної роботи споживача електромережою напругою 400В чи 230В змінного струму частотою мережі 50Гц шляхом перемикання навантаження між основним та резервним джерелами живлення. Джерелами живлення, між якими відбувається перемикання (при пропаданні основного введення елетроживлення) можуть бути два незалежні введення (за схемою “місто 1” – “місто 2” з пріоритетом по одному з вводів), або між основним та резервним джерелами (ГЕС – генераторна електро-станція).

Даний тип щитового обладнання використовують як у побутовій сфері, так і в промисловій сфері (коли тривала зупинка подачі електроживлення недопустима для стабільної та безаварійної роботи).

   Класифікація щитів Автоматичного введення резерву АВР за пріоритетом введення:

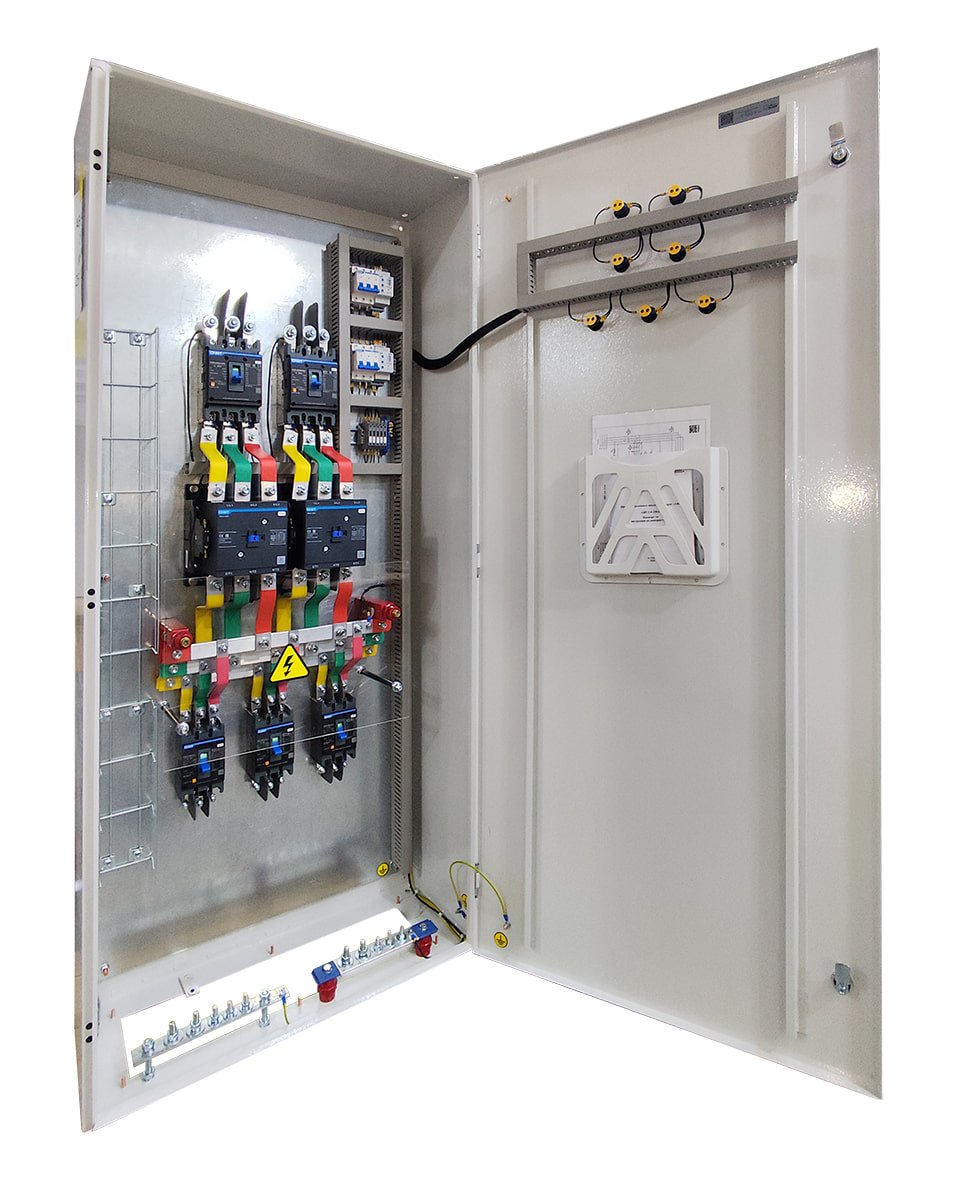

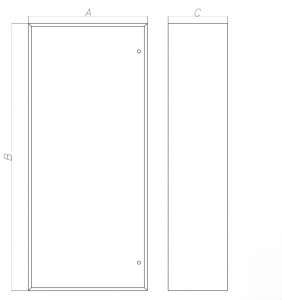

Габаритні розміри та зовнішній вигляд АВР-2.0-250А:

Конструктивне виконання корпусу щита автоматичного введення резерву АВР-2.0-250А:

 ⇒ Розмір – 1600х700х300мм (ВхШхГ)мм

 ⇒ Матеріал корпусу: метал

 ⇒ Кліматичне виконання – IP31

 ⇒ Країна виробник – Україна

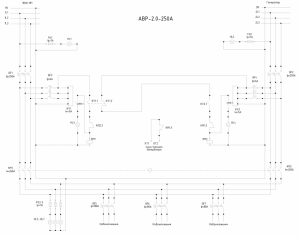

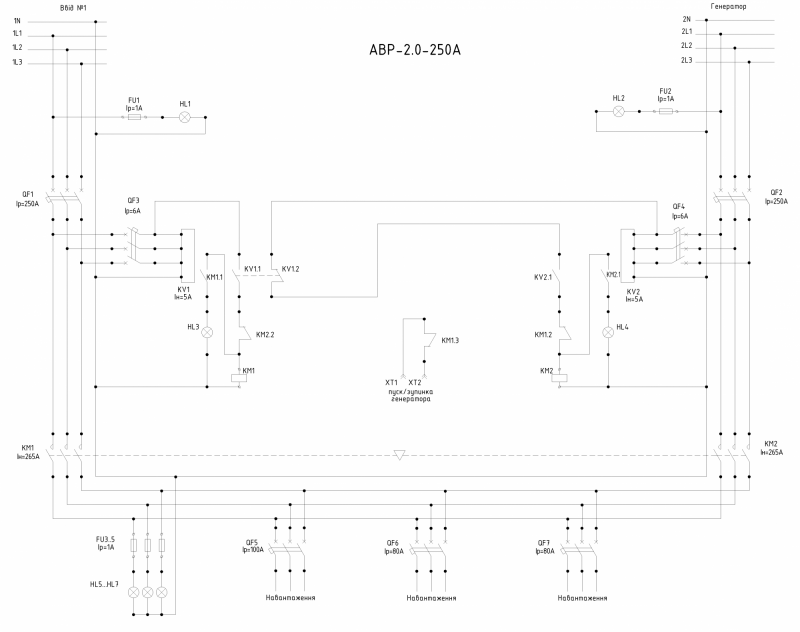

Схема керування автоматичним введенням резерву АВР-2.0-250А:

Принцип роботи данної схеми автоматичного введення резерву АВР-2.0-250А:

Реле контролю фаз (РКФ) (KV1, 2), перекосу та послідовності фаз відстежує наявність напруги на кожній із фаз, правильність їх перемикання, контролює параметри на основному введенні. При пропаданні напруги на основному введенні, а так само при виході параметрів мережі основного введення із встановлених меж, РКФ подає сигнал на розмикання контактора основного введення (КМ1), послідовно замикається контактор (КМ2) резервного введення. Перемикання між введеннями виконується із затримкою за часом. Як тільки на основному введенні з’являється напруга або параметри основної мережі стабілізувались, відбувається автоматичне перемикання з резервного введення на основний.

     Основний комплект обладнання, яке входить в АВР-2.0-250А:

• Два ввідних промислових автоматичних вимикачів

• Два трифазних автоматичних вимикачів для захисту РКФ

• Два силових контактора для комутації навантаження в ланцюгу

• Два реле напруги, перекосу та послідовності фаз для контролю наявність напруги на кожній із фаз, правильність їх перемикання, контролю параметрів роботи мережі

• Три відхідних промислових автоматичних вимикачів для підключення навантаження

• Індикатори світлової сигналізації

• На вимогу замовника можливе встановлення додаткової апаратури: приладу обліку, реле часу, амперметрів, вольтметрів, аналізаторів мережі тощо.
