Опис
Щит автоматичного введення резерву (АВР) – один із типів електрощитового обладнання, призначений для забезпечення безперебійної роботи споживача електромережею напругою 400В чи 230В змінного струму частотою мережі 50 Гц шляхом перемикання навантаження між основним та резервним джерелами живлення. Джерелами живлення, між якими відбувається перемикання (при пропаданні основного введення електроживлення) можуть бути два незалежні введення (за схемою «місто 1» – «місто 2» з пріоритетом по одному з вводів), між основним і резервним джерелом (ГЕС – генераторна електро-станція) або між двома основними та резервним джерелом (за схемою «Місто 1» – «Місто 2» – «Генератор»).
Даний тип щитового обладнання використовується як у побутовій сфері, так і в промисловій сфері (коли тривала зупинка подачі електроживлення не допустима для стабільної та безаварійної роботи).
Конструктивно АВР можна виконати у 2-х варіантах:
♦ На контакторах (модифікація АВР-200 та АВР-300)
♦ На автоматичних вимикачах із мотор-приводами, моторизованих перемикачах навантаження, литих пристроїв АВР (модифікація АВР-400)
Особливості конструкції щита автоматичного введення резерву із мотор-приводом АВР-400:
Пристрій автоматичного введення резерву включає три основні елементи: автоматичний вимикач (перемикач навантаження) з мотор-приводом, контролер. Перемикання між вводами відбувається за допомогою автоматичних вимикачів (або перемикачів навантаження), які перемикаються мотор-приводом. Мотор-привід, у свою чергу, управляється контролером, який знаходиться в корпусі мотор-приводу або окремо стоїть, залежить від конструктивного рішення заводу виробника.

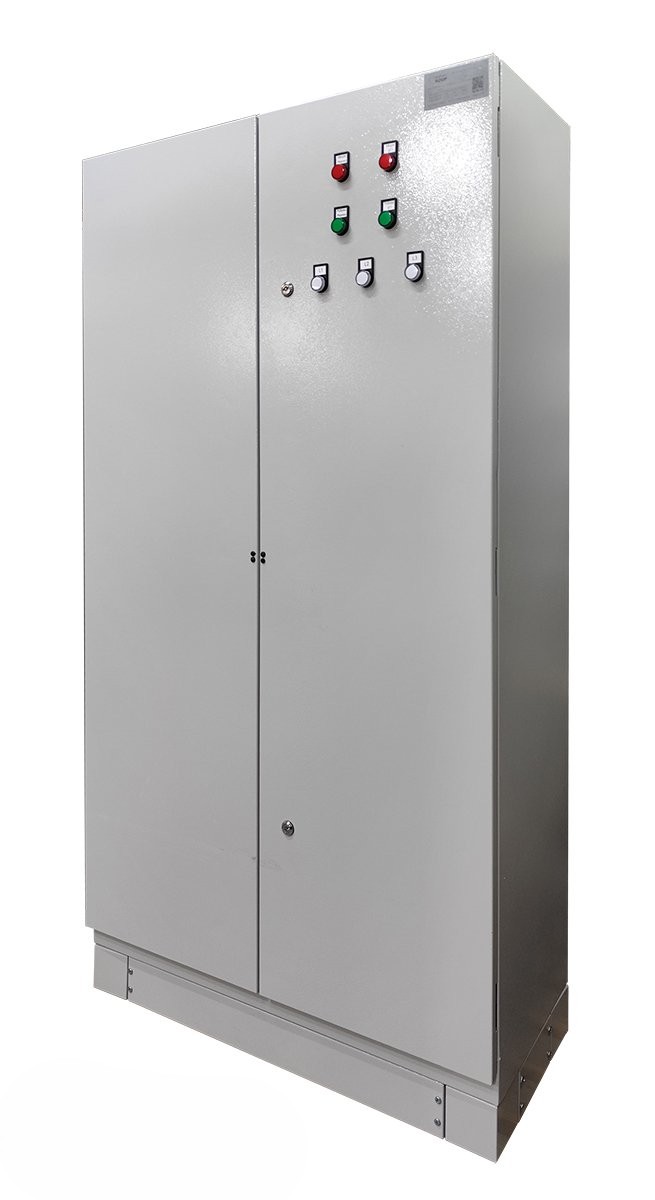

Конструктивне виконання корпусу щита автоматичного введення резерву АВР-400-2.0-630А мідь:
→ Розмір – 1800х1000х400мм (ВхШхГ)
→ Матеріал корпусу: металевий (можливість вибору товщини металу: 0,8 мм; 1 мм; 1,2 мм), нержавіюча сталь, ударостійкий ABS, ASA чи PES пластик
→ Тип фарбування – порошкове, колір RAL7035 (за потреби можна вибрати інший колір під потреби замовника)
→ Кліматичне виконання – IP54 (за бажанням замовника можна виконати корпус різного кліматичного виконання)
→ Країна виробник – Україна
Схема управління автоматичним введенням резерва АВР-400-2.0-630А мідь:
Принцип роботи цієї схеми автоматичного введення резерву АВР-400-2.0-630А мідь:
Ця схема щита автоматичного введення резерву з мотор-приводом АВР-400 здійснює перемикання між двома введення «Введення 1» та «Введення 2» з пріоритетом щодо введення «Введення 1». Контролер відстежує наявність напруги кожної з фаз, правильність їх перемикання, контролює параметри основному введенні. При пропаданні напруги на основному введенні, а так само при виході параметрів мережі основного введення зі встановлених меж, контолер подає сигнал мотор-приводу на вимикання автоматичного вимикача QF1 та на вмикання автоматичного вимикача QF2. Перемикання між введеннями виконується із затримкою за часом. Як тільки на введенні з пріоритетом з’являється напруга або параметри основної мережі стабілізувалися, відбувається автоматичне перемикання з резервного введення на основний.

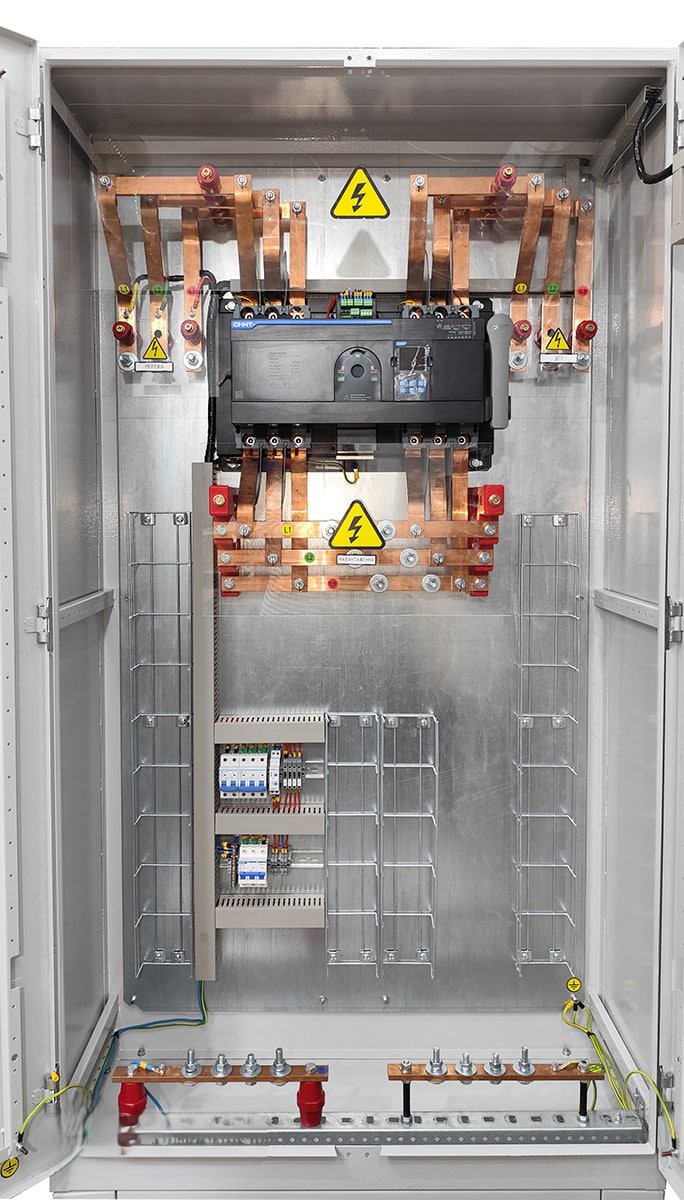

Основний комплект обладнання, яке входить до АВР-400-2.0-630А мідь:
- Литий пристрій АВР: комутація введень виконується автоматичними вимикачами з мотор-приводом, а управління забезпечується контролером АВР, який виконує функції моніторинга параметрів мережі і управління переключенням.
- Модульні автоматичні вимикачі для зарядки акумулятора генератора і власних потреб генератора
- Індикатори світлової сигналізації
- На вимогу замовника можливе встановлення додаткової апаратури: автоматичних вимикачів для підключення споживачів, реле часу, амперметрів, вольтметрів, аналізатора параметрів мережі тощо.
Ціна, вказана на сайті, була прорахована з використанням обладнання виробника CHINT. При складанні даного щитового обладнання можна використовувати наступних європейських виробників: Eaton (США), ЕТI (Словенія), ABB (Німеччина), Schneider Electric (Франція), Hager (Німеччина) та ін. А також з інших бюджетних іменитих брендів: CHINT (Китай), CNC (Китай), UEC (Україна), АСКО-УКРЕМ (Україна), Промфактор (Україна) і т.д..
Номінальний струм: 630A
Номінальна напруга: 400В
Частота мережі: 50 Гц
Комплектація щитового обладнання, яке представлене на фото може не відповідати вказаній ціні і опису: !!!
Облік електроенергії: Ні
Кількість вводів: 2
Країна реєстрації бренда: Україна
