Ціна на даний щит на сайті вказана з тими комплектуючими, які показані на схемі нижче (відповідно до ТЗ клієнта).
Ввідно-розподільчий пристрій ВРП-250А призначений для прийому, розподілу та обліку споживаної електроенергії в електричних ланцюгах змінного струму частотою 50Гц і напругою 400В, а також захищає електролінії від перевантажень і струмів короткого замикання. За допомогою цього типу щитового обладнання можна проводити оперативні включення та відключення електричних мереж.
Додаткові завдання, які можна вирішити за допомогою ввідно-розподільчого пристрою ВРП-250А:
• можливість безперебійного живлення споживачів від 2-х незалежних вступних джерел електроенергії (за допомогою перекидних рубильників). Перемикання між введеннями можна
виконувати у ручному або автоматичному (за допомогою моторизованих рубильників) режимах
• за потреби надається можливість перерозподілу навантаження між споживачами
• захист електрообладнання від атмосферних грозових розрядів та перешкод (за допомогою встановлення в щиті обмежувача перенапруги ОПН)
• можливість ведення комерційного та технічного (за потребою) обліку.
Ввідно-розподільчий пристрій ВРП-250А застосовується в виробничій, житловій, громадській, адміністративній та побутовій області.
Конструкція ввідно-розподільчого пристрою ВРП-250А являє собою шафу(и) каркасної металоконструкції, на якій встановлюють двері, монтажну панель (на якій кріпиться вся апаратура) і передню панель (яка необхідна для захисту від дотику до струмоведучих частин щита і для запобігання несанкціонованого втручання до приладу обліку, шляхом пломбування). Дане щитове обладнання можна виконати підлогового або навісного типу установки, що забезпечить різні способи введення та виведення електричних ліній: знизу або зверху.

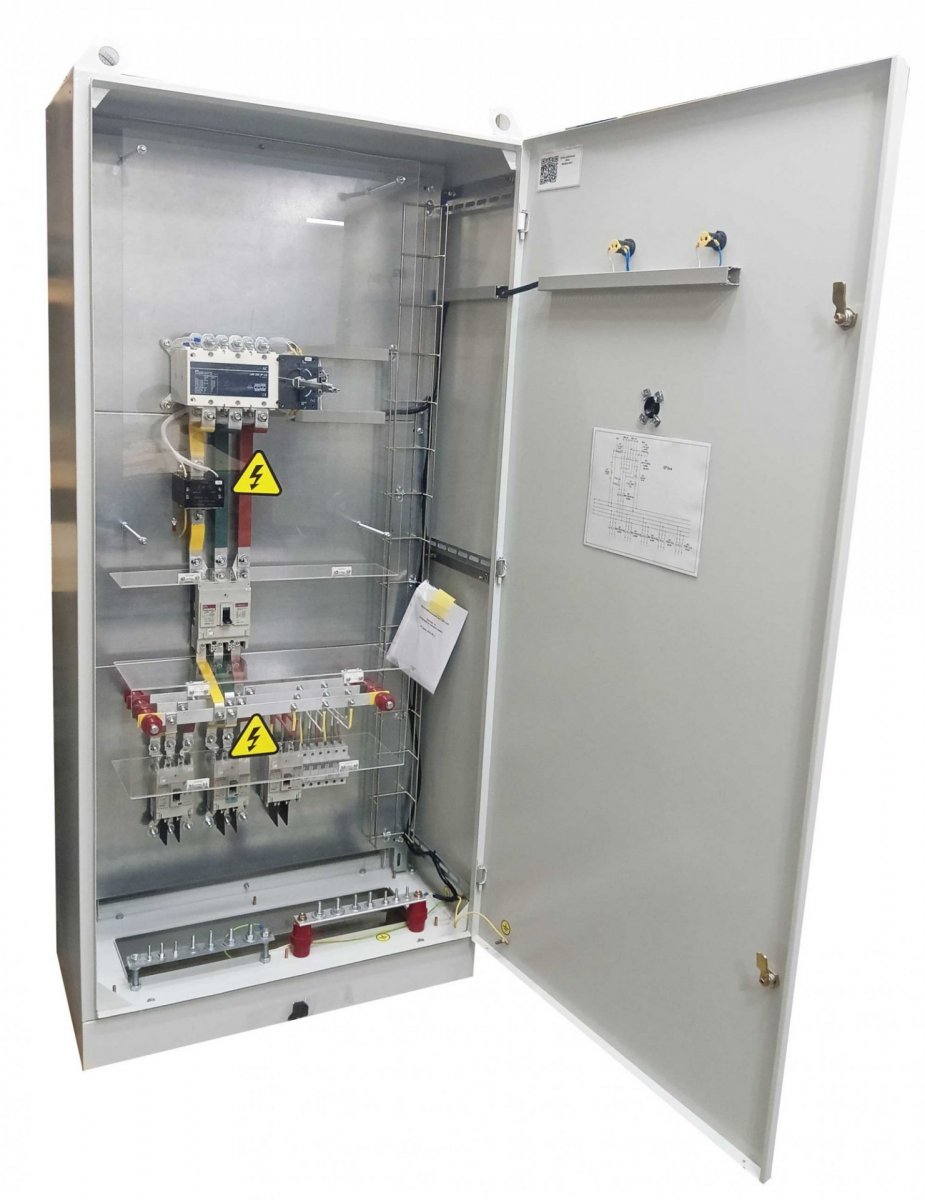

Габаритні розміри та зовнішний вигляд ввідно-розподільчого пристрою ВРП-250А:
Конструктивне виконання ВРП-250А:
► Розмір – 600х1600х400мм (ШхВхГ)
► Матеріал корпусу: металевий (можливість вибору товщини металу: 0,8мм; 1мм; 1,2мм)
► Тип фарбування – порошкове, колір RAL7035 (при необхідності можна вибрати інший колір під потреби замовника)
► Кліматичне виконання – IP31 (за бажанням замовника можна виконати різне кліматичне виконання щита)
► Країна-виробник – Україна
Схема ввідно-розподільчого пристрою ВРП-250А:
.jpg)
Основний комплект обладнання, що входить в даний щит ВРП-250А:
♦ Ввідний 3-х полюсний автоматичний вимикач із номіналом струму 250А. Для введення та захисту відхідних ліній у щиті.
♦ Перекидний рубильник на три «1-0-2» положення з номіналом струму 250А. Забезпечують можливість перемикання між введеннями
♦ Світлові індикатори 230В для демонстрації наявності напруги на вводах
♦ На вимогу замовника встановлені автоматичні вимикачі, що відходять, для підключення споживачів
♦ Нульова шина N та шина заземлення PE
♦ На вимогу замовника можливе встановлення додаткової апаратури: лічильників електроенергії, ОПН, амперметрів, вольтметрів, аналізатора параметрів мережі тощо.
Ціна, вказана на сайті, була прорахована з використанням обладнання виробника ЕТІ(Словенія). При складанні даного щитового обладнання можна використовувати наступних європейських виробників: Eaton (США), ЕТI (Словенія), ABB (Німеччина), Schneider Electric (Франція), Hager (Німеччина) та ін. А також з інших бюджетних іменитих брендів: CHINT (Китай), CNC (Китай), UEC (Україна), АСКО-УКРЕМ (Україна), Промфактор (Україна) і т.д.
Номінальний струм: 250А
Номінальна напруга: 230В/400В
Частота мережі: 50Гц
Комплектація щитового обладнання, яка представлена на фото може не відповідати вказаній ціні і опису: !!!
Країна реєстрації бренда: Україна
