Опис
Конструктивне виконання корпусу щита автоматичного введення резерву АВР-200-40А:
⇒ Розмір – 800х650х250мм (ВхШхГ)
⇒ Матеріал корпусу: металевий (можливість вибору товщини металу: 0,8мм; 1мм; 1,2мм)
⇒ Тип фарбування – порошкове, колір RAL7035 (при необхідності можна вибрати інший колір під потреби замовника)
⇒ Кліматичне виконання – IP31 (за бажанням замовника можна виконати до IP54)
⇒ Країна виробник – Україна
Щит автоматичного введення резерву (АВР) – один із типів електрощитового обладнання, призначений для забезпечення безперебійної роботи споживача електромережею напругою 400В змінного струму частотою мережі 50 Гц шляхом перемикання навантаження між основним та резервним джерелами живлення. Джерелами живлення, між якими відбувається перемикання (при пропаданні основного введення електроживлення) можуть бути два незалежні введення (за схемою «місто 1» – «місто 2» з пріоритетом по одному з вводів), або між основним та резервним джерелом (ГЕС – генераторна електро -станція).
Даний тип щитового обладнання використовують як у побутовій сфері, так і в промисловій сфері (коли тривала зупинка подачі електроживлення не допустима для стабільної та без аварійної роботи).

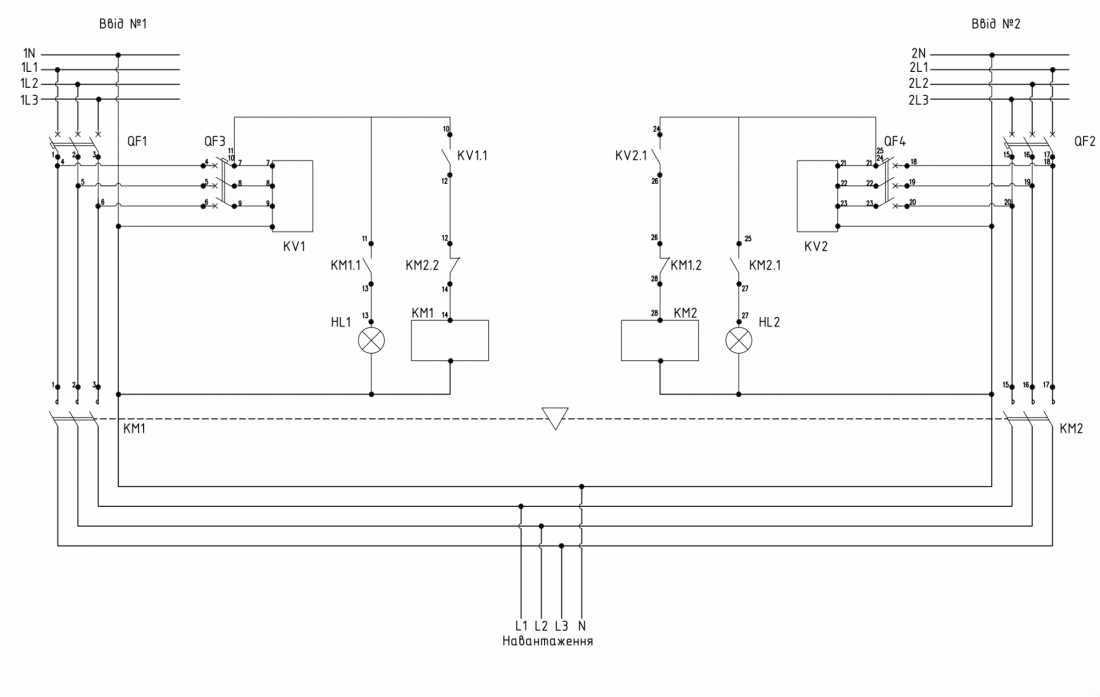

Принцип роботи данної схеми автоматичного введення резерву АВР-200-40А:
Реле контролю фаз (РКФ) (KV1, 2), перекосу та послідовності фаз відстежує наявність напруги на кожній з фаз, правильність їх перемикання, контролює параметри на основному введенні. При пропаданні напруги на основному введенні, а так само при виході параметрів мережі основного введення зі встановлених меж, РКФ подає сигнал на розмикання контакту (КМ1) контактора основного введення (КМ1) у схемі управління резервним введенням, послідовно замикається контакт (КМ2) на включення контактора (КМ2) резервного введення. Перемикання між введеннями виконується із затримкою за часом. Як тільки на основному введенні з’являється напруга або параметри основної мережі стабілізувалися, відбувається автоматичне перемикання з резервного введення на основний.
Основний комплект обладнання, що входить до АВР-200-40А:
- Два ввідні триполюсні автоматичні вимикачі
- Два трифазні автоматичні вимикачі для захисту РКФ
- Два силові контактори для комутації навантаження в ланцюгу
- Два реле напруги, перекосу та послідовності фаз для контролю наявність напруги на кожній із фаз, правильність їх перемикання, контролю параметрів роботи мережі
- Індикатори світлової сигналізації
- На вимогу замовника можливе встановлення автоматичних вимикачів для підключення споживачів, додаткової апаратури (реле часу, амперметрів, вольтметрів, аналізатора параметрів мережі тощо).
Ціна, вказана на сайті, була прорахована з використанням обладнання виробника ЕТІ. При складанні даного щитового обладнання можна використовувати наступних європейських виробників: Eaton (США), ЕТI (Словенія), ABB (Німеччина), Schneider Electric (Франція), Hager (Німеччина) та ін. А також з інших бюджетних іменитих брендів: CHINT (Китай), CNC (Китай), UEC (Україна), АСКО-УКРЕМ (Україна), Промфактор (Україна) і т.д.
Номінальний струм: 630A
Номінальна напруга: 400В
Частота мережі: 50 Гц

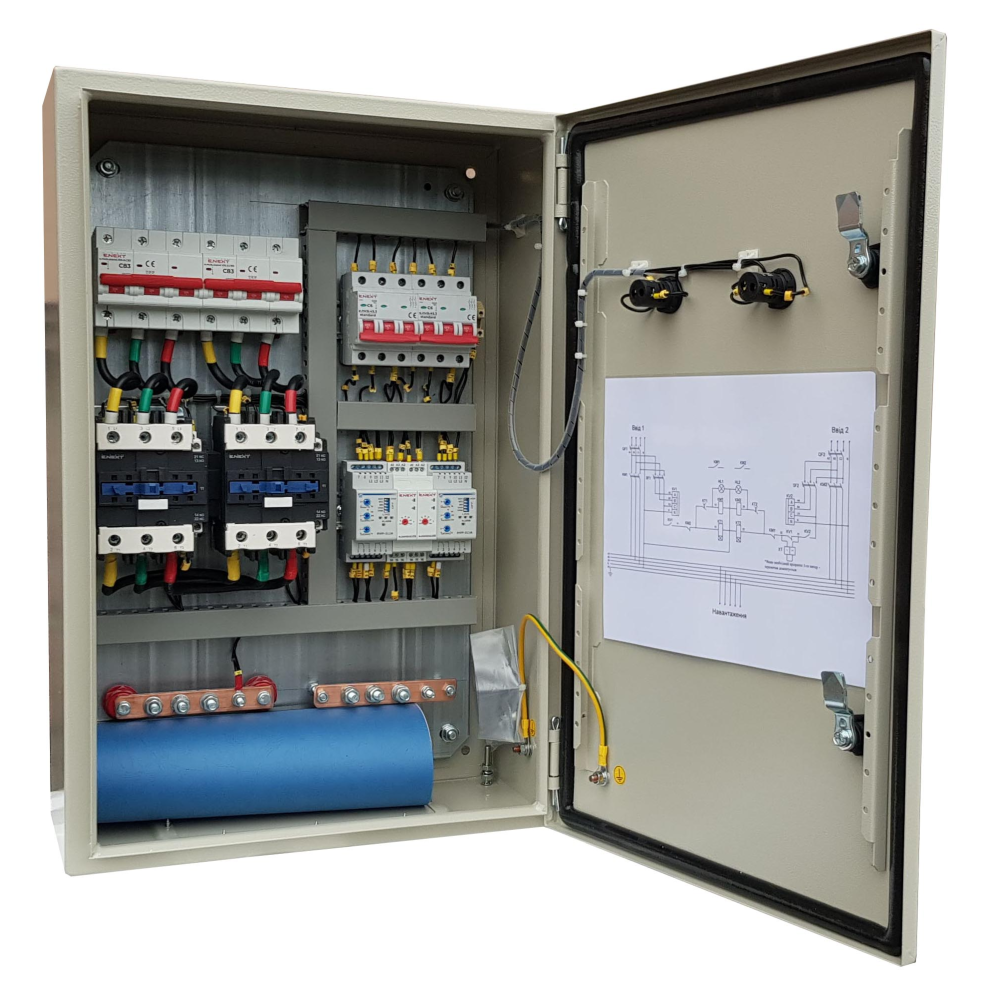

Комплектація щитового обладнання, яке представлене на фото може не відповідати вказаній ціні і опису: !!!
Облік електроенергії: Ні
Кількість вводів: 2
Країна реєстрації бренда: Україна
